一、產品綜述

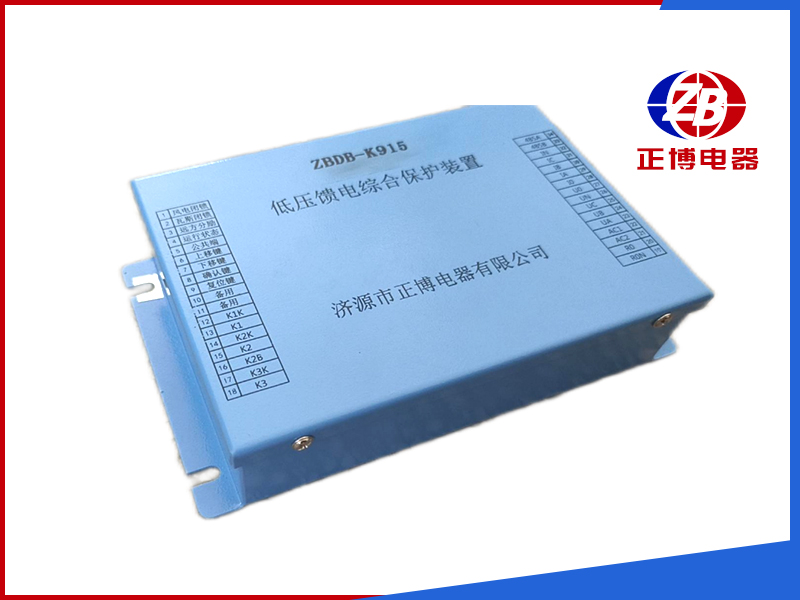

　　ZBDB-K915智能開關綜合保護裝置(以下簡稱保護裝置)，是可適用于煤礦井下交流50Hz，電壓380V、660V、1140V電壓等級，額定電流至1000A的各種型號的礦用隔爆型低壓饋電開關配套使用?？梢宰鳛榭傞_關、分支開關、也可作為大容量電動機不頻繁起動控制之用。當負載側出現過載、短路、相不平衡或漏電時能自動切斷電源。作為總開關時具有漏電閉鎖保護和三相對稱性漏電;作為分支開關使用時具有漏電閉鎖保護和選擇型漏電保護功能。過流保護具有反時限和定時限兩種保護特性，近端出口短路采用大電流無壓釋放電路。具有RS485通信接口，以實現供電系統的自動化控制功能。

　　該保護器是饋電開關內的一個備件，不能獨立工作，使用時要安裝于饋電開關內，是適合用于系列礦用隔爆型低壓交流真空饋電開關的理想保護裝置。

　　二、產品特點

　　采用128×64大點陣液晶漢字顯示器，配合菜單式人機交互界面，操作直觀簡便。實時顯示當前電網電壓、三相電流、絕緣電阻、合分閘狀態、開關設置狀態(分開關、總開關)、零序電壓、零序電流、當前時間、電度表、有功率功率、功率因素等實時開關運行狀態。

　　各項保護功能參數均可以通過菜單選擇調整，適用范圍廣，保護精度高。

　　具有故障記憶功能，可記憶100次故障(可根據用戶要求進行調整)

　　具有RS485通訊功能?？膳c上位機進行連機組網。

　　過載具有定時限和反時限兩種保護功能。

　　短路具有相敏和鑒幅兩種保護功能。

　　三、技術參數及功能

　　1、額定電壓值

　　本保護器的電壓定值有380、660、1140可選。

　　2、額定電流工作值

　　額定工作電流整定范圍10～1000A，步長1A。

　　3、短路

　　短路保護功能可通過軟件整定短路電流動作值，其范圍為1.6～10.0倍。

　　短路保護動作時間：瞬動、20～900ms毫秒可調。

　　短路保護動作選擇：鑒幅、相敏、關閉。
